Como referenciar objetos em tags de Dados?

#1

Tenho que somar 1 a altura de um quadrado criado em uma tela, esse valor quero que seja salvo em uma tag na pasta “Data objects” na subpasta “Dados”, como faço isso?

EDIT: Também tenho dificuldade em manipular esses valores em scripts de telas diferents, se puder ajudar com isso também é um bônus.

#2

@gui,

Uma das opções é a seguinte.

Resumo:

A tag interna recebe o valor de um setpoint e, no evento validate do setpoint, é salvo o valor recebido na pasta de dados. Para que o retangulo altere o valor da altura, associe o proprio valor da altura + valor da tag interna.

Passo a passo:

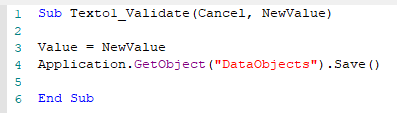

  • Apos receber o valor, a tag interna, através do evento validate, salva a pasta de dados:


  • Para alterar a altura, sendo, tamanho original + valor da tag interna, crie a associação:


Att,
Lucas Angelo
