Comunicação E3 com CFW500

#1

Boa noite,

Estou tentando configurar o Elipe para comunicar com o Inversor da WEG CFW500
quero ler a palava de controle do driver, e não estou conseguindo.

Alguem Já fez essa comunicação?

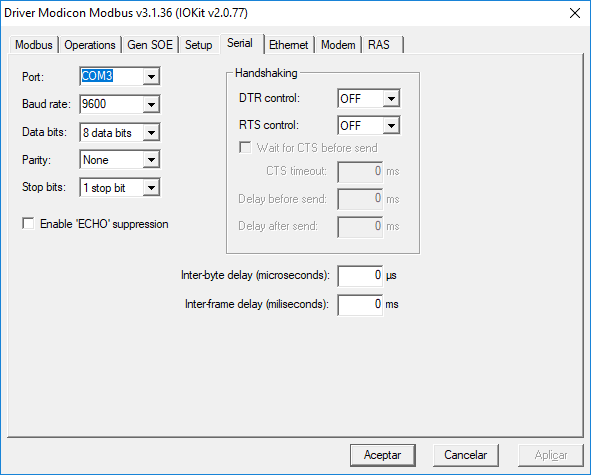

segue abaixo as telas

image.png744×996 78.7 KB

Agradeço qualquer ajuda!
att

#2

@bruno.jonko, bom dia.

Segue passo-a-passo da configuração:

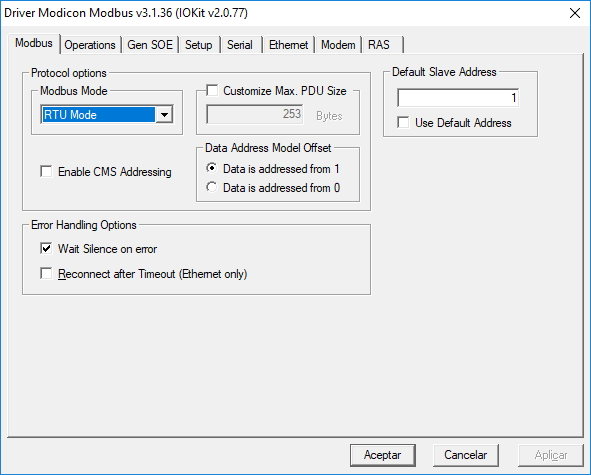

  • Aba Modbus:
    Configuração do Offset (Data Address Model Offset) deve estar em 0 e o Modbus Mode em RTU Mode.

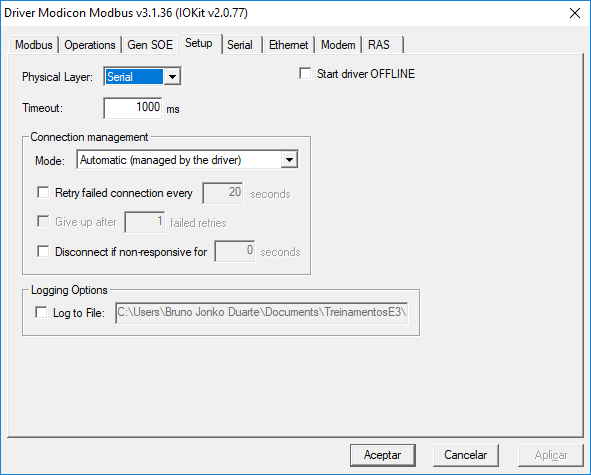

  • Aba Setup:
    Physical Layer em Serial

  • Tags:

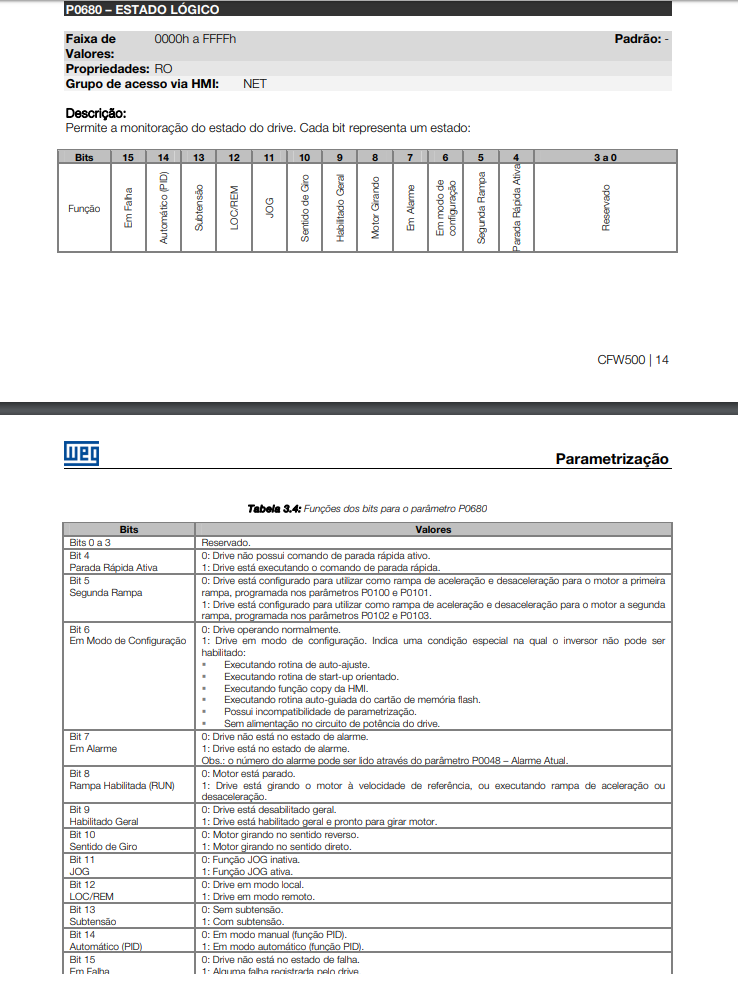

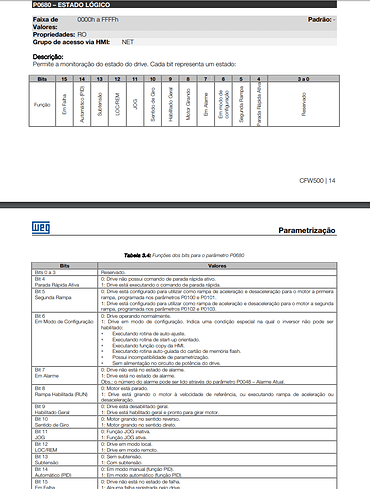

    Segundo este manual Modbus do equipamento, o tag que indicou é Holding Register. Então utilizaremos a operação 1 (Word) ou 3 (integer 16 bits).
    Segue configuração:

Endereço 680 - Estado Lógico:
N1 = 1 (endereço escravo do equipamento)
N2 = 1 (operação. Ver aba Operations)
N3 = 0 (não utilizado)
N4 = 680

Habilitar a propriedade UseBitFields, pois cada bit desta Word é um alarme diferente.

Quando realizar associações ou scripts, utilizar o BIT referente ao alarme.

Sds.
