Boa noite estou tentando realizar a comunicação entre um CLP Omron utilizando o drive Ethernet/Fins

as configurações do drive estão da seguinte maneira:

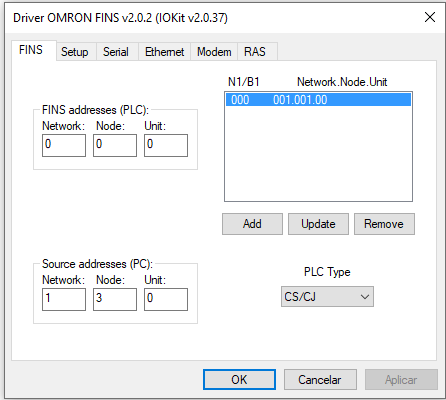

Fins Addresses (PLC):
Network: 1
Node: 1
Unit: 0

Source Addresses (PC):
Network:1
Node: 3
Unit: 0

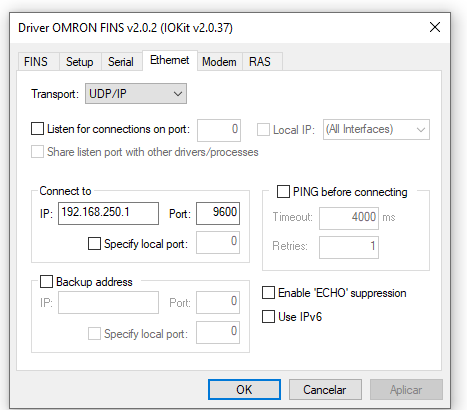

Transport: UDP/IP

Connecet to: 192.168.250.1 Port: 9600

Nas configurações da tag
N1: 0
N2: 111 (No caso para leitura de uma word apenas para teste)
N3: 0
N4: 0

Nas configurações do PLC

Endereço do CLP: 192.168.250.1

Fiz todas configurações igual aos requisitos do PDF do Drive.

Também tentei igual alguns artigos que encontrei na internet sobre o assunto porem sempre sem sucesso
quando tento ler a TAG sempre me retorna erro / NULL

Alguem tem experiencia ou já fez uma aplicação dessa ?

O Ip do meu computador que estou utilizando é 192.168.250.3 conexão via cabo fisico.

[Gabriel (Felipe Gabriel dos Santos)]

Bom dia @imblink,

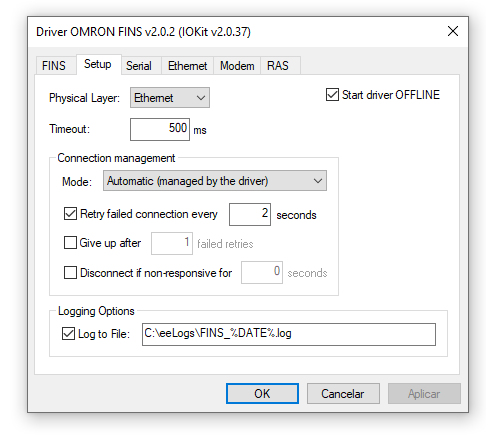

Poderia me mandar o arquivo de log do Driver, gerado na pasta C:\eeLogs\ com o teste de comunicação realizado no Studio?
Email: gabriel@elipse.com.br

[Gabriel (Felipe Gabriel dos Santos)]

Analisando o log, a comunicação apresentava o seguinte erro:
ERROR - Command Error, Returned end-code [1004h]

Seguindo o site do fabricante do protocolo, o erro apresentado é:

• Erro encontrado: 10 04
• Categoria: Comando FINS
• Detalhes: Erro no formato do comando
• Causa Provável: Um formato incorreto foi usado
• Correção: Verifique o formato do comando e corrija os dados do comando
• Fonte: https://www.support-omron.fr/telechargements/documentations/2017-07-27%20-%2014-41-46%20-%20319690309/ErrCode_FINS.pdf

Com isso, foi alterado o parâmetro SN1 para 00 que é configuração local da rede, assim os comandos de Start e Stop foram enviados para o CLP.

Já a configuração para leitura de uma DM ficou igual a N1=0 N2=111 N3=0 N4=0.
