Configurar tags S7-300

#1

Bom dia amigos.

Estou com problema para ligar um motor pelo elipse scada.

Eu consigo pela aplicação ver o status da saìda ou entrada do plc mas quando eu configuro o botão ele não liga o motor.
Estou usando um conversor IBH softtec e para o s7-300 com cpu 312 o s7manager , na configuração de escrita da CPU não tenho um campo onde posso liberara a escrita.
No elipse scada tenho que configurar algum script?.

Obrigado.

#2

Oi Agnaldo, boa tarde!

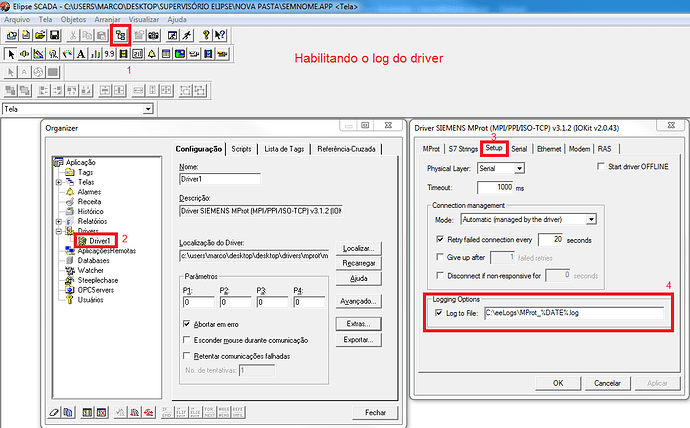

Qual driver está utilizando no Elipse Scada para fazer a comunicação com o S7-300? Pode enviar o log do driver com a tentativa da escrita para dar uma olhada?

image.png1124×698 65.1 KB

Qualquer dúvida, por favor me avise.

Atenciosamente,
Marco Antonio

#3

Bom dia Marco.

Obrigado por sua atenção.

Abaixo estão as telas dos tags de entrada e saída.
O driver é o Mprot.

Entrada I0.1.jpg1946×1048 43.6 KB

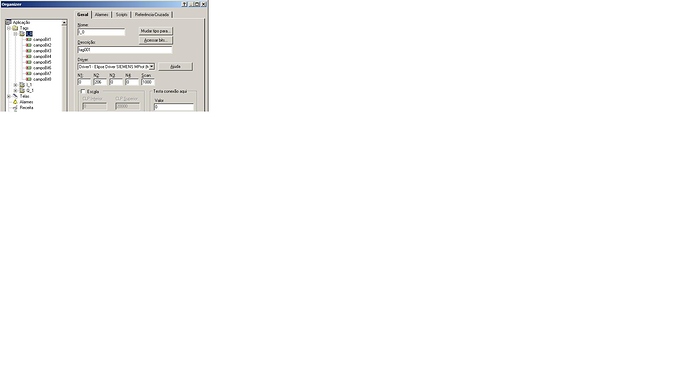

Saida Q1.7.jpg1946×1048 48.6 KB

Por favor você pode me passar seu e-mail para lhe enviar o log.

#4

Oi Agnaldo, bom dia!

Pode me enviar o log do driver da tentativa da escrita? Se achar melhor, pode enviar para o e-mail marco@elipse.com.br

Somente para confirmar, a opção “Habilita escrita automática” do tagPLC está marcada?

image.png597×507 23.7 KB

Qualquer dúvida, por favor me avise.

Atenciosamente,
Marco Antonio

#5

Boa tarde
.
O e-mail já foi enviado e a opção de escrita está marcada.

Obrigado.
.

#6

Oi Agnaldo,

Sabe dizer se já saiu da sua caixa? Não recebi o e-mail ainda.

Atenciosamente,
Marco Antonio

#7

EU achei que já havia sido enviado mas estava na caixa de saída, só consegui enviar ás 15:30.

#8

Oi Agnaldo, bom dia!

Recebi o e-mail com sucesso. Analisando o log enviado, consegui observar os seguintes trechos:

1. O driver realiza a escrita com sucesso no “campobit2”
> 22/08/2017 10:01:11.493 (06A4) TX: 03 00 00 24 02 F0 80 32 01 00 00 00 00 00 0E 00 05 05 01 12 0A 10 02 00 01 00 00 81 00 00 00 00 04 00 08 52

       22/08/2017 10:01:11.508 (06A4) RX:  03 00 00 16 02 F0 80 32 03 00 00 00 00 00 02 00 01 00 00 05 01 FF
       22/08/2017 10:01:11.509 (01FC) [DRIVER]	==> (0.016) **WriteValue(0.206.0.0) value = (10:01:11.479) 82 = SUCCESS**

2. O driver faz a leitura do byte e retorna ao valor inicial
> 22/08/2017 10:01:12.888 (06A4) TX: 03 00 00 1F 02 F0 80 32 01 00 00 00 00 00 0E 00 00 04 01 12 0A 10 02 00 01 00 00 81 00 00 00

   22/08/2017 10:01:12.902 (06A4) RX:  03 00 00 1A 02 F0 80 32 03 00 00 00 00 00 02 00 05 00 00 04 01 FF 04 00 08 50
   22/08/2017 10:01:12.902 (01FC) [DRIVER]	<== (0.014) **ReadValue(0.206.0.0) = (10:01:12.888) 80**

E isso se repete por todo o log, tentativas de escrita no “campoBit1” (valor 81) e “campoBit2” (valor 82) e sempre retornando ao valor inicial 80, que significa o “campoBit5” e “campoBit7” ativos (01010000 = 80).

A configuração do parâmetro N2 igual a 206 significa comunicação com byte de entrada (200 = byte sem sinal e 6 = Digital Input).

Para este comportamento, escrita realizada com sucesso e retorno ao valor inicial, acredito que podem ser por dois motivos:

  1. O byte 0 deve ser as entradas físicas do CLP, como são entradas físicas, não aceitam escrita.
  2. O byte 0 deve estar configuração com seus valores “retentivos” no CLP, ou seja, mesmo que ele aceite a escrita com sucesso, alguma configuração interna dele, sempre força está memória a retornar ao valor configurado em sua programação.

Recomendo que verifique estes pontos e tente executar novamente os comandos desejados.

Qualquer dúvida por favor me avise.

Atenciosamente,
Marco Antonio

#9

Boa noite marco!

Primeiramente muito obrigado pelo suporte, com certeza estas informações iram me ajudar muito e também obrigado pela ajuda em interpretar o log.
Assim que eu conseguir fazer novos testes postarei para compartilhar com vocês o resultado ou pedir socorro novamente.
Estou instalando em minha máquina o E3 e assim que resolver o problema com as Tags começarei a aprende-lo.

Muito obrigado a você e a todos da equipe.

#10

Obrigado pela dica, fiquei intrigado com isso por um longo tempo)
