Alguém tem algum manual para utilização do Aquisitor de dados DM1 da Treetech com protocolo modbus rtu no elipse e3?
DM1 TreeTech modbus
@amadeucpg, bom dia.
Acredito que este manual possa lhe ajudar. Nele há o mapa de registradores e a configuração física do equipamento.
Verificar a partir da página 14.
Sobre a configuração do driver, verificar o manual que o acompanha ao baixá-lo no site.
Sds.
No mapa de registrdores especifica o registrador 1 Bloco de entradas 1(Y8 …Y1) ou seja o registrador 1 contem o estado de 8 entradas. Como eu faço para mapear o estado de cada uma das entradas? Como eu monto N1/N2/N3/N4 para conseguir mapear o estado das 8 entradas do registrador 1.
@amadeucpg, boa tarde.
Segundo o manual, precisa configurar o tipo da variável para Read Holding Register e Preset Single Register. Sendo assim:

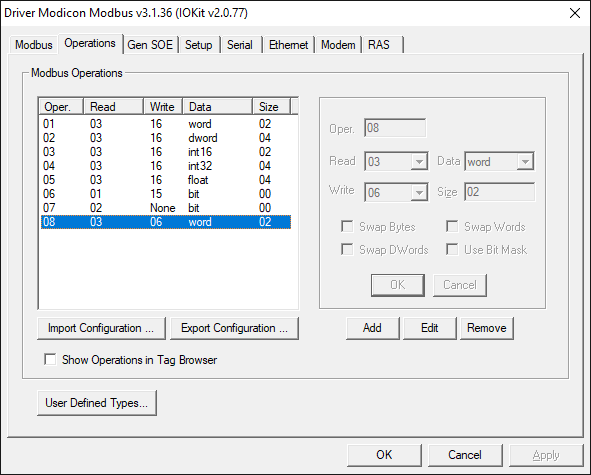

- Configurar uma Operation com estas características:
NOTA: Apesar de trabalhar apenas com 8 inputs, mantive Word arbitrariamente.

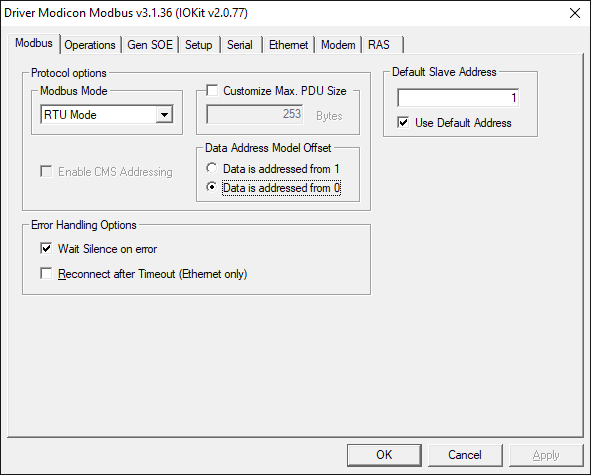

- Configurar o Offset em 0:
- Configurar a tag da seguinte forma:
-> N1 = 1 (endereço escravo do plc);
-> N2 = 8 (número da operation. no meu exemplo é 8);
-> N3 = 0 (não utilizado);
-> N4 = 1 (endereço da variável);
-> Propriedade UseBitFields em True;
-> Utilizar as propriedades BIT de 00 a 07 nas associações/scripts.
Por favor, testar.
Sds.
Boa noite Fernando,
Testado e aprovado. Muito grato pelas dicas.
Obrigado pelo retorno!
